中國碳纖維產業調研報告
一、碳纖維介紹
1、國外碳纖維產業發展概況
目前世界各國發展的主要是PAN基碳纖維和瀝青基碳纖維。世界PAN 基碳纖維生產廠商主要有日本Toray(東麗)、Toho(東邦)、Mitsubishi Rayon(三菱人造絲)，美國Hexcel(赫克塞爾)、Amoco(阿莫科)和Zoltek(卓爾泰克)等公司。瀝青基碳纖維主要生產廠商有日本Mitsubishi Chem(三菱化學)、Kureha (吳羽)、Donac與美國Amoco 公司。PAN基碳纖維是當今世界碳纖維發展的主流，占世界碳纖維市場的90%以上。
國際上PAN基碳纖維的生產，從20世紀60年代起步，經過70～80年代的穩定，90年代的飛速發展，到21世紀初其生產工藝技術已經成熟。起初，碳纖維主要用于軍工和宇航，經過40余年的發展，其應用領域正在向工業領域和普通民用領域擴大?，F(xiàn)已發展成為大絲束碳纖維和小絲束碳纖維兩大種類。大絲束碳纖維對前驅體要求較低，產品成本低，較適合于一般民用產品T-700及以下系列產品開發。小絲束碳纖維追求高性能，代表著國際碳纖維發展的先進水平。對于高性能PAN基碳纖維，美、日等發達國家均極為重視，在研發、生產方面給予經費、人力上的大力支持，并獲得成功。特別是在日本，碳纖維工業已成為該國十大高技術產業之一。日本東麗、東邦及三菱人造絲三家公司是PAN基碳纖維(小絲束)的著名生產廠家。這三家公司依靠其多年來對紡絲工藝理論的精通和紡絲新技術的基礎研究、應用研究和開發研究方面的豐碩成果，大量生產出高性能碳纖維，使日本迅速成為世界碳纖維強國，無論質量還是數量上均處于世界領先地位。東麗公司更是世界上高性能碳纖維研究、生產的“領頭羊”。美國是繼日本之后掌握碳纖維生產技術的少數幾個發達國家之一，其碳纖維主要廠商為Hexcel、Amoco公司，它們與日本東麗、東邦及三菱人造絲公司為當今世界碳纖維的5大生產商。 內容來自鏈招顧問
2、碳纖維的物理性能
由于碳纖維具有出色的力學性能和化學穩定性，是目前已大量生產的高性能纖維中具有最高的比強度和最高的比模量的纖維，特別是在2000℃以上的高溫惰性環境中，碳材料是唯一強度不下降的物質，是其它主要結構材料(金屬及其合金)所無法比擬的。此外，碳纖維還兼有其它多種優良性能，如低密度、耐高溫、耐腐蝕、耐摩擦、抗疲勞、震動衰減性高、電及熱導性高、熱膨脹系數低、X光穿透性高，非磁體但有電磁屏蔽性等。
3、碳纖維技術進展及發展趨勢
3.1 技術進展
PAN基碳纖維向兩個方面發展：一是提高，二是普及。提高是指小絲束碳纖維(1～24K)的質量提高，普及是指大絲束碳纖維(48~540K)的產量大幅度增加，價格日趨下降。
隨著航空航天飛行器各項性能的不斷提高，對結構件用材料的性能要求也越來越高。國外碳纖維主要生產商都在積極地開發超高強度、超高模量的碳纖維。日本東麗公司已開發出高強型T1000系列碳纖維，其抗拉模量為295 GPa，拉伸強度達7.05 GPa，而高強高模MSJ型抗拉模量達640 GPa，抗拉強度為3.62 GPa。
今后日本先進復合材料的發展方向是：在增強材料方面，進一步提高碳纖維的強度和模量，降低成本；在樹脂基體方面，主要提高樹脂的沖擊后壓縮強度和耐濕熱性；在復合材料成型技術方面，進一步實現整體成型技術，固化監控、自動化技術及三維復合材料技術，同時提高復合材料性能和降低制造成本。
鏈招顧問
總的來講，制備碳纖維的新技術可歸納為三大方面：
(1) 研究發展廉價原絲。在高性能碳纖維成本中原絲所占比例約為40-60%，國外從兩方面降低原絲的成本，一是試探采用聚丙烯腈外的其它材料作為制備高性能碳纖維的原絲，包括低密度聚乙烯、高密度聚乙烯和聚丙烯等其它聚烯類高分子材料以及木質素等；二是改進現有工藝聚丙烯腈原絲的技術，達到降低成本的目的，包括采用紡織用的聚丙烯腈、化學改性、輻照穩定化處理等。
(2) 研究發展新的預氧化技術。預氧化工序在高性能碳纖維成本中所占的比例約為15-20%，而且預氧化工序的時間也比較長。縮短生產周期，降低成本有重大現實意義。目前在預氧化方面的新思路是采用等離子技術。
(3) 研究發展新的碳化和石墨化技術。碳化和石墨化是制備高性能碳纖維的關鍵工序，在成本中所占比例約為25-30%，對產品的最終性能影響極大。在碳化和石墨化方面的新思路是采用微波技術。
3.2 最新碳纖維技術動向
PAN基碳纖維技術開發新方向包括：碳纖維性能的提高；基體樹脂技術；成型技術三個方面。
(1) 碳纖維性能的提高
為了適應用途方面的性能提高，謀求強度、彈性模量及成本的平衡： PAN基碳纖維的抗壓縮強度提高—通過把硼離子在高電壓下進行加速照射，使結晶結構微細化，抗壓縮強度可提高1.3-2.0倍；高彈性模量化—PAN基碳纖維彈性模量達到690 GPa，抗拉強度達到3.4 GPa；碳纖維的界面控制—為了提高耐沖擊性，使碳纖維和基體樹脂的粘接平衡，對碳纖維界面進行表面處理；碳纖維價格降低。 內容來自鏈招顧問
(2) 基體樹脂技術
低溫固化的耐熱性樹脂；熱熔融樹脂；不燃樹脂；碳納米纖維配合碳纖維樹脂預浸料，提高層間抗剝離強度和耐壓縮強度。
(3) 成型技術
努力開發成型的高速化、低價格化、適應批量生產的成型技術及中間體材料。這些技術包括：
高速成型技術：樹脂灌注成型、樹脂膜灌注成型(RFI)、RTM成型、擠拉成型、高速纏繞(FW)成型、SMC/BMC成型等技術并進行積累。
帶有數字控制(NC)的自動鋪層法：在航空飛機部件的高壓釜成型中，為了優先使曲面形預浸料鋪層合理化和高速化，引入了帶NC的自動鋪層機。
全自動纖維分布：復合材料的成型材料(窄幅預浸料)被開發出自動鋪層的先進裝置。
非加熱成型技術：由于電子射線和光固化為非加熱成型技術，是低成本、高性能的大型結構復合材料的制造方法。
RTM成型技術的進化：把批量生產、低壓、低溫、強化纖維體積分數、方向、位置設定自由等特征為研發的意向。另外，因為補強材料、夾層芯材和嵌件一體成型的可行性，使船身等大型構件的成型成為可能。
ACM熱成型體系：由連續纖維增強熱塑性樹脂基體的ACM片材的成型法。
3.3 發展趨勢 鏈招顧問
當今世界碳纖維有如下發展趨勢：產品性能趨向于高性能化；低成本化，價格將從2006年約40美元/公斤大幅度降低；航天航空和文體用品領域用量穩定增加，民用工業用量增幅較大，已超過前兩者。特別是隨著大絲束碳纖維的大規模生產，其價格將不斷降低，民用工業用量將繼續保持大幅度增加的趨勢。目前，碳纖維的市場需求在北美、歐洲、亞洲基本上呈鼎足之勢。按應用領域劃分，世界聚丙烯腈基碳纖維主要用于宇航、文體休閑用品、其它工業等領域，其總體消費比例分別為25.2%，31.4%，43.4%，不同地區各有側重。
文體用品方面，目前碳纖維材料已從釣魚竿和高爾夫球棒推廣到網球拍、羽毛球拍、高爾夫球桿、冰雪運動器材、水上運動器材等方面，需求量穩步、較快增長。其中高爾夫球桿、網球拍和釣魚竿是體育用品用碳纖維復合材料的三大支柱產品、約占該類產品的80%。
一般產業對碳纖維材料的應用發展比較迅速，包括基礎設施的修復、更新和加固；新能源開發如沿海油氣田、深海油田的鉆井平臺、管道和纜繩等，以及風力發電機的螺旋槳和風葉；汽車的剎車系統、轉動軸、車身以及環保汽車用的壓縮天然氣氣瓶；電子領域的應用主要有通信、廣播、地球觀測、空間探測以及各種飛行器的高精度天線。一般產業的需求增長較快，將成為碳纖維新的主要應用領域。
二、世界碳纖維供需分析
2.1 世界碳纖維生產能力
目前，世界PAN基碳纖維占各種碳纖維材料的80%以上，日本東麗公司、東邦人造絲公司和三菱人造絲公司作為世界碳纖維生產的龍頭企業，三者的總產能占了世界總產能的78%，其余由美國hexcel、英美的bpamoco和中國臺灣的臺塑三家分擔。1998-1999年底，世界小絲束和大絲束PAN基碳纖維的生產能力均有一定程度的提升，其增幅分別為 8%和32.1%。由于日本三菱人造絲公司和東麗公司的擴能計劃，2002-2005年，世界PAN基碳纖維總產能從1996年的15.0 kt/a增加到35.6-37.40 kt/a。2005年以后，隨著歐洲空中客車A380及波音公司787客機大量使用碳纖維增強復合材料，世界碳纖維制造商再度實施擴產計劃，世界碳纖維總產能急劇膨脹。碳纖維市場供應短缺的狀況至少將延續到2009年，甚至可能延續到2012年。2005-2008年世界碳纖維總生產能力統計及預測見表2-1，由表可知2005年后三年內世界碳纖維生產能力將大幅增加，與2005年產能相比分別增長了23.4%，57.6%和83.7%。
copyright 鏈招顧問
表1 2005-2008年世界碳纖維總生產能力統計及預測 (t/a)
資料來源：鏈招顧問整理 鏈招顧問
從2008年開始全球碳纖維行業將加快發展，碳纖維生產將加大力度，不少生產線會上馬，碳纖維的生產能力將以空前的速度增長。資深金融專家安東尼•羅伯茨(AnthonyRoberts)表示，全球小絲束碳纖維的實際生產能力為名義生產能力的50%～65%，估計當今這一比例為65%，實際生產能力是24500 噸；到2014 年，會增加到40000 噸。由于新的生產線上馬，更專注于生產單一的產品，生產效率會更高，實際生產能力會進一步提高，可能達到45500 噸左右。他還表示，目前全球大絲束碳纖維實際生產能力為14500 噸，到2014年，會增長到30000 噸左右。2014 年，這兩種纖維的名義生產能力達93450 噸，比1998 年增長7 倍。 內容來自鏈招顧問
表2 全球碳纖維生產能力預測 (噸)
資料來源：鏈招顧問整理
2.2 世界碳纖維消費狀況及結構
美國、歐洲和日本是碳纖維復合材料的主要消費地區，未來幾年亞洲地區的需求將快速增長。2006年全球CF市場需求在2.8萬t左右，世界碳纖維的消費結構仍然集中在工業應用、航天航空和體育休閑三個方面，工業應用約占總消費量的58%；航空航天方面應用約占23%，體育運動器材應用約占19%。日本東邦特納克斯公司對2003年所做的調查報告作了全面修正，按其新的統計和預測修正數據，2004年約達17.4 kt，2005年約達20.0 kt，2006年約達21.7 kt。該數據與碳纖維的總用量相比偏低很多。有專家分析認為，東邦的數據是指12K以下小絲束數據(詳見表2-18)。2002年國外PAN基碳纖維的消費結構見表2-19。 內容來自鏈招顧問

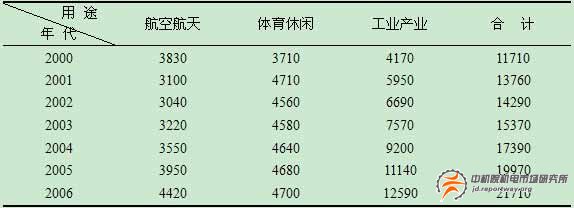

表3 日本東邦tenax對世界碳纖維總用量的統計 (按用途) (t/a)
資料來源：鏈招顧問整理
copyright 鏈招顧問

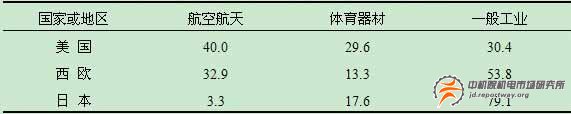

表4 2002年國外PAN基碳纖維的消費結構 %
資料來源：鏈招顧問整理
鏈招顧問
2.3 世界碳纖維需求分析
從2004年起，碳纖維市場突然緊缺，出現了供不應求局面，價格隨之急劇上漲。北美及歐洲是碳纖維的主要需求地，兩地的需求量約占全球總需求量的2/3。碳纖維需求擴大的背景包括兩個方面：一是越來越的民用飛機制造商將碳纖維作為機體材料；二是碳纖維在風力發電、液化氣罐、自行車、體育用品等領域的用途正在逐漸擴大。 隨著航空航天、體育休閑和工業應用對碳纖維的需求大幅度增加，全球碳纖維市場正以平均每年兩位數的速度快速增長。
綜合產能和需求變化，全球碳纖維行業在未來幾年中仍可維持兩位數的增長，且供小于求。圖4為21世紀前十年碳纖維需求量的統計預測情況，圖7為世界碳纖維供需對比情況。 鏈招顧問

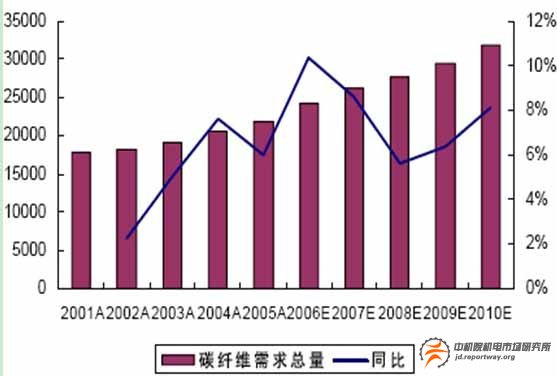

圖1 碳纖維需求量
資料來源：鏈招顧問整理 copyright 鏈招顧問

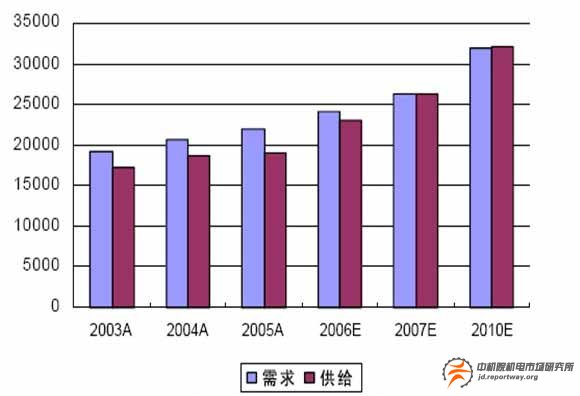

圖2 世界碳纖維供需對比
資料來源：鏈招顧問整理 鏈招顧問
根據2004年東麗集團法國Soficar公司報告對21世紀前十年世界碳纖維需求統計數據表明，碳纖維需求量呈逐年增長趨勢。
克律絲•蘭德等幾大世界著名碳纖維生產企業也對2003年后世界碳纖維市場需求量進行了預測(見表2-28)，結果表明2004-2010年世界碳纖維市場持續保持供不應求的局面，市場潛力巨大。2003年之后，航空航天，風力發電等領域?qū)μ祭w維的需求快速增長，全球碳纖維市場出現供給緊張局面。
羅伯茨廣泛研究了碳纖維生產問題，包括聚丙烯腈(PAN)的前體供應，小絲束纖維，大絲束纖維等，然后得到了一組數據。羅伯茨對現有的和宣布的碳纖維生產計劃、終端市場生產趨勢加以分析。如果他的預期屬實，那么未來7 年碳纖維生產擴張將滿足需求。他的數字涵蓋風力發電、汽車、航空航天、壓力容器、海洋、體育設備等。不過，碳纖維的主要應用領域為航空、工業和體育行業。羅伯茨對這些行業碳纖維需求的預測是樂觀的(見表2-29)。 內容來自鏈招顧問

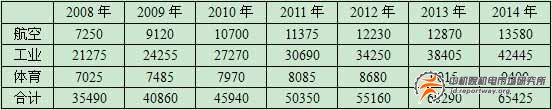

表5 全球碳纖維需求預測 (噸)
資料來源：鏈招顧問整理 內容來自鏈招顧問
預計2010年全球碳纖維市場將增至9 億美元，碳纖維加強復合材料部件市場將增至99 億美元；預計到2010年碳纖維的總需求量將達到32000 噸。顯然，羅伯茨的預測比該研究報告樂觀。
2.4 碳纖維生產分析
日本是全球最大的碳纖維生產國，2002年日本東麗(Toray)公司碳纖維生產能力達7300噸/年，東邦公司(TohoTenax)擁有5600噸/年的生產能力，三菱人造絲(Rayon)有4700噸的年產量，這3家公司碳纖維的總銷售份額約占全球小絲束市場的75%。美國碳纖維總產量居于世界第二(以大絲束為主)，年產量超過1萬噸，主要制造商有卓爾塔克(ZOLTEK)、阿克蘇(AKZO)、阿爾迪力(ALDILA)等公司。在聚丙烯腈基大絲束碳纖維的生產方面，世界總生產能力為8400 t/a，福塔菲爾(Fort-afil)、卓爾泰克(Zohek)、阿爾迪拉(Aldila)、愛斯奇愛爾(SGL)等四家公司壟斷了世界聚丙烯腈基大絲束碳纖維的生產。其中福塔菲爾公司為3500 t/a，占世界聚丙烯腈基大絲束碳纖維總生產能力的41.7%，居世界的首位。在24K以上大絲束CF的產能中，美國占66%，歐洲占34%。 copyright 鏈招顧問
